Как рассчитать трубу на теплый водяной

Для начала определите площадь помещения, где планируется установка теплого пола. Это поможет рассчитать общую длину трубы. Например, для комнаты площадью 20 м² при шаге укладки 15 см потребуется примерно 133 метра трубы. Учитывайте, что шаг укладки может варьироваться от 10 до 30 см в зависимости от теплопотерь и требуемой температуры.

Выберите тип трубы. Оптимальным вариантом считаются трубы из сшитого полиэтилена (PEX) или металлопластика. Они устойчивы к коррозии, легко гнутся и имеют долгий срок службы. Диаметр трубы обычно составляет 16 или 20 мм, что обеспечивает достаточную теплоотдачу.

Рассчитайте мощность теплого пола. Для стандартных помещений норма составляет 40–50 Вт/м². Если комната угловая или имеет большие окна, увеличьте мощность до 70–80 Вт/м². Это поможет компенсировать теплопотери и обеспечить комфортную температуру.

Учтите длину контура. Максимальная длина одного контура не должна превышать 100 метров для трубы диаметром 16 мм и 120 метров для 20 мм. Если площадь помещения больше, разделите ее на несколько контуров. Это предотвратит падение давления в системе и обеспечит равномерный нагрев.

Проверьте гидравлическое сопротивление системы. Для этого используйте специальные программы или таблицы производителей. Убедитесь, что выбранный насос способен обеспечить необходимое давление для циркуляции теплоносителя.

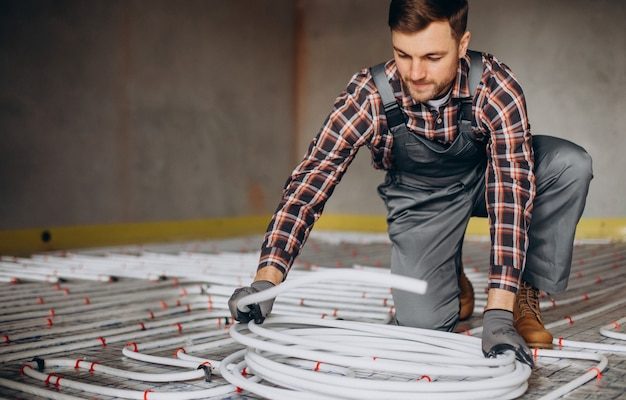

Составьте схему укладки трубы. Самые популярные варианты – «улитка» и «змейка». «Улитка» обеспечивает более равномерный нагрев, а «змейка» проще в монтаже. Выберите подходящий способ в зависимости от конфигурации помещения.

Перед заливкой стяжки проверьте систему на герметичность. Подайте в трубы воду под давлением 4–6 бар и оставьте на 24 часа. Если давление не упало, можно приступать к завершающим работам.

Определение площади помещения для расчета длины трубы

Для начала измерьте длину и ширину помещения, где планируется установка теплого пола. Используйте рулетку и запишите значения в метрах. Умножьте длину на ширину, чтобы получить общую площадь. Например, если комната имеет размеры 5 м в длину и 4 м в ширину, площадь составит 20 м².

Исключение зон без обогрева

Учтите, что не вся площадь помещения будет покрыта трубами. Исключите зоны, где обогрев не требуется, например, места под мебелью или сантехникой. Для этого измерьте площадь этих зон и вычтите ее из общей. Если площадь мебели составляет 4 м², то полезная площадь для теплого пола будет 16 м² (20 м² – 4 м²).

Для более точного расчета учитывайте шаг укладки трубы. Стандартный шаг составляет 15–20 см, но его можно изменить в зависимости от тепловой нагрузки. Убедитесь, что расчеты соответствуют проекту и требованиям системы.

Выбор шага укладки трубы в зависимости от тепловой нагрузки

Для обеспечения равномерного прогрева помещения шаг укладки трубы выбирают в зависимости от требуемой тепловой нагрузки. В жилых комнатах стандартный шаг составляет 150–200 мм, что обеспечивает комфортный обогрев. Для помещений с высокой теплопотерей, таких как ванные или лоджии, шаг уменьшают до 100–150 мм для увеличения тепловой мощности системы.

Рекомендации для разных типов помещений

Жилые комнаты: Используйте шаг 200 мм при тепловой нагрузке до 50 Вт/м². Если нагрузка выше, например, в угловых комнатах, уменьшите шаг до 150 мм.

Ванные и санузлы: Шаг 100–150 мм оптимален для этих зон, так как они требуют больше тепла. Это особенно важно, если полы покрыты плиткой, которая быстро остывает.

Балконы и лоджии: Для эффективного обогрева выбирайте минимальный шаг 100 мм. Это компенсирует высокие теплопотери через остекление и наружные стены.

Как рассчитать тепловую нагрузку

Для точного расчета тепловой нагрузки учитывайте площадь помещения, тип напольного покрытия и теплоизоляцию. Например, для комнаты площадью 20 м² с нагрузкой 60 Вт/м² потребуется 1200 Вт тепла. Распределите мощность равномерно, корректируя шаг укладки.

Пример: Если тепловая нагрузка 60 Вт/м², шаг 150 мм обеспечит достаточный прогрев. При нагрузке 80 Вт/м² уменьшите шаг до 100 мм.

Используйте качественные материалы и проверенные схемы укладки, чтобы система работала эффективно и долговечно. Правильный выбор шага – залог комфортного теплого пола.

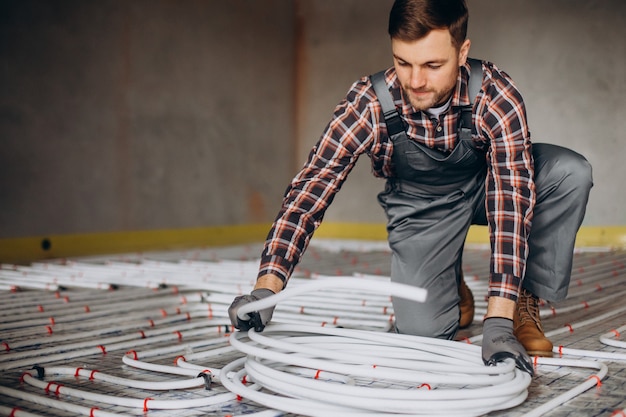

Расчет длины трубы на основе площади и шага укладки

Для расчета длины трубы теплого пола используйте формулу: Длина трубы = (Площадь помещения / Шаг укладки) * Коэффициент. Коэффициент учитывает изгибы и повороты трубы и обычно равен 1,1–1,2. Например, для комнаты площадью 20 м² с шагом укладки 15 см расчет будет выглядеть так: (20 / 0,15) * 1,1 = 146,7 м.

Как выбрать шаг укладки

Шаг укладки зависит от тепловой нагрузки. Для стандартных помещений подходит шаг 15–20 см. В зонах с повышенными теплопотерями (окна, наружные стены) уменьшите шаг до 10 см. Чем меньше шаг, тем больше длина трубы и выше равномерность нагрева.

Перед укладкой проверьте, чтобы длина контура не превышала 100–120 м. Если площадь требует большей длины, разделите помещение на несколько контуров. Это обеспечит равномерный прогрев и снизит нагрузку на насос.

Учет теплопотерь при определении диаметра трубы

Для точного расчета диаметра трубы теплого пола сначала оцените теплопотери помещения. Используйте формулу: Q = S × ΔT × k, где S – площадь пола, ΔT – разница температур, k – коэффициент теплопотерь. Для стандартных помещений k обычно составляет 0,1–0,15 Вт/м²·°C, но для угловых комнат или первых этажей он может быть выше – до 0,2 Вт/м²·°C.

Определите требуемую тепловую мощность системы. Например, для комнаты площадью 20 м² с теплопотерями 0,15 Вт/м²·°C и разницей температур 10°C потребуется мощность 30 Вт/м². Умножьте это значение на площадь, чтобы получить общую мощность – 600 Вт.

Выберите диаметр трубы с учетом теплоотдачи. Для большинства систем подходят трубы диаметром 16 мм, так как они обеспечивают теплоотдачу 40–50 Вт на погонный метр при шаге укладки 15 см. Если теплопотери выше, используйте трубы диаметром 20 мм, которые дают до 80 Вт на метр.

Учитывайте длину контура. Для труб 16 мм максимальная длина одного контура не должна превышать 80–100 м, для 20 мм – 120 м. Это поможет избежать потери давления и неравномерного прогрева пола.

Проверьте расчеты с помощью программ для проектирования теплых полов. Они учитывают не только теплопотери, но и материал стен, тип утеплителя и другие факторы, что повышает точность результата.

Подбор материала трубы для оптимальной теплоотдачи

Выбирайте трубы из сшитого полиэтилена (PEX) или металлопластика. Эти материалы обладают высокой теплопроводностью, устойчивы к коррозии и долговечны. PEX-трубы гибкие, что упрощает монтаж, а металлопластиковые изделия сочетают прочность и отличные теплотехнические характеристики.

Для максимальной теплоотдачи убедитесь, что толщина стенки трубы не превышает 2–2,5 мм. Это обеспечит эффективную передачу тепла от теплоносителя к полу. Используйте трубы с наружным диаметром 16–20 мм, так как они идеально подходят для большинства систем теплого пола.

Обратите внимание на кислородный барьер в металлопластиковых трубах. Он предотвращает проникновение кислорода в систему, что снижает риск коррозии радиаторов и котла. Для PEX-труб выбирайте варианты с защитным слоем EVOH, который выполняет аналогичную функцию.

При монтаже учитывайте, что трубы из PEX и металлопластика имеют минимальное линейное расширение при нагреве. Это позволяет избежать деформации и сохранить равномерное распределение тепла по всей поверхности пола.

Для повышения эффективности системы используйте трубы с гладкой внутренней поверхностью. Это снижает гидравлическое сопротивление и улучшает циркуляцию теплоносителя, что положительно сказывается на теплоотдаче.

Помните, что выбор материала трубы напрямую влияет на энергоэффективность системы теплого пола. Правильно подобранные изделия обеспечат комфортную температуру в помещении и снизят затраты на отопление.

Проверка расчетов на соответствие нормам и стандартам

Сравните полученные значения с требованиями СНиП 41-01-2003 и СП 60.13330.2012. Убедитесь, что температура поверхности пола не превышает 26°C для жилых помещений и 31°C для ванных комнат. Проверьте, соответствует ли тепловая мощность системы расчетным потерям тепла в помещении.

• Убедитесь, что шаг укладки труб находится в пределах 100–300 мм. Для зон с повышенными теплопотерями (окна, наружные стены) уменьшите шаг до 150 мм.
• Проверьте скорость движения теплоносителя в трубах. Оптимальное значение – 0,25–0,5 м/с. При меньшей скорости возможен застой, при большей – шум и износ системы.
• Рассчитайте гидравлическое сопротивление системы. Оно не должно превышать допустимые значения для выбранного насоса. Используйте формулы или специализированные программы для точного расчета.

Сверьтесь с документацией производителя труб. Убедитесь, что выбранный материал выдерживает рабочую температуру и давление. Для большинства систем температура теплоносителя не должна превышать 55°C, а давление – 6 бар.

1. Проверьте длину контура. Для труб диаметром 16 мм максимальная длина – 80–100 м, для 20 мм – 100–120 м. Превышение может привести к неравномерному нагреву.
2. Убедитесь, что тепловая нагрузка на контур не превышает 15–20 Вт/м². Это позволит избежать перегрева поверхности пола.
3. Проконтролируйте, чтобы общая площадь теплого пола составляла не менее 70% от площади помещения. Это обеспечит комфортный микроклимат.

Используйте программное обеспечение для проверки расчетов. Программы, такие как Valtec, Herz C.O. или Termis, помогут избежать ошибок и уточнить параметры системы. После проверки подготовьте отчет с расчетами для согласования с контролирующими органами.
